Термопреобразователи предназначены для преобразования значения температуры различных сред в унифицированный токовый выходной сигнал. Используется в системах автоматического контроля, регулирования и управления технологическими процессами в промышленных условиях без применения дополнительных нормирующих преобразователей. В термопреобразователях ТС005ну и ТП005ну используется защитная арматура. ТС005 и ТПК005, соответственно, в коммутационную головку которых помещается измерительный преобразователь (ИП) в виде герметичной таблетки.

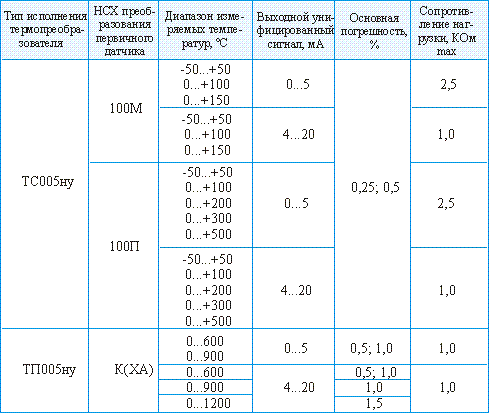

В состав ИП входит компенсатор нелинейности входного сигнала и для ТП005ну - компенсатор температуры “холодного спая”. Технические характеристики
Дополнительная погрешность, вызванная изменением температуры окружающей среды от нормальной до любой темературы в пределах рабочих температур на каждые 10°С, не превышает 0,5 предела допускаемой основной погрешности.
Напряжение питания (Uп) постоянным током, В.............................................18...36
Потребляемая мощность, не более, Вт......................................................................1,0
Время установления рабочего режима, не более, мин..........................................15
Группа климатического исполнения по ГОСТ 12997.....................................Д2 и Р2
Устойчивость к механическим воздействиям по ГОСТ 12997.............................N3

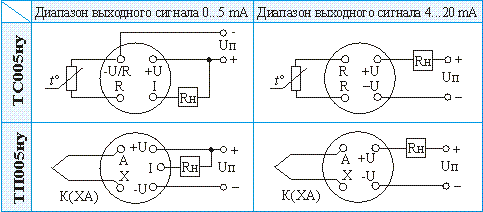

Защищенность от воздействия пыли и воды по ГОСТ 14254...........................JP54 Схемы подключения

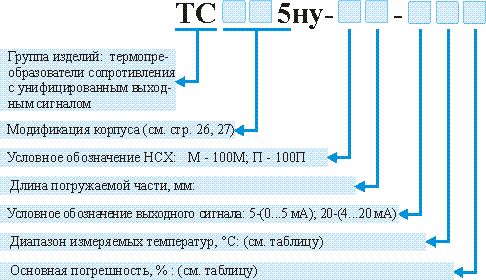

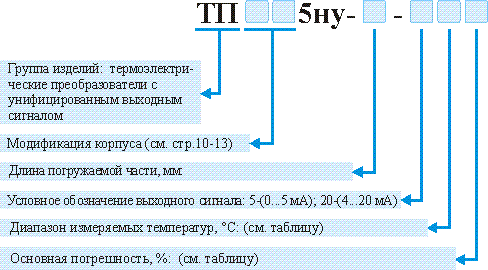

Условное обозначение
Примеры записи при заказе и в документации другой продукции, в которой термопреобразователи могут быть применены:
Преобразователь, модификация корпуса 045, медный, длина погружаемой части 120 мм, выходной сигнал 0..5 мА, диапазон измеряемых температур 0...150°С и основная погрешностью ИП - 0,5%
“Термопреобразователь ТС045ну-М120-5(0...150) 0,5
ТУ4211-001-18121253-95”;
Преобразователь, модификация корпуса 075, НСХ преобразования К(ХА), длина погружаемой части 250 мм, выходной сигнал 4...20 мА, диапазон измеряемых температур 0...600°С и основная погрешность ИП - 1,0%
“Термопреобразователь ТП075ну-250-20(0...600) 1,0
ТУ4211-006-18121253-95”;
Преобразователь, модификация корпуса 015, платиновый, длина погружаемой части 320 мм, выходной сигнал 4...20 мА, диапазон измеряемых температур 0...300° и основная погрешностью ИП - 0,5%
“Термопреобразователь ТС015ну-П320-20(0...300) 0,5
ТУ4211-001-18121253-95”.
Примечание: Измеритель преобразователь может поставляться отдельно, в том числе с НСХ 50М, 50П и ХК(L); Для повышения точности измерения ИП могут изготавливаться и для других диапазонов температур.
|
