Преобразователи термоэлектрические с коммутационной головкой ТПК005, ТПL005


Преобразователи термоэлектрические предназначены для непрерывного измерения температуры и могут быть использованы во всех отраслях промышленности.





Технические характеристики

Номинальная статическая характеристика:............................................К(ХА), L(ХК)
Рабочий диапазон измеряемых температур, °С:
для типа ТПК 005..............................-40...+1200
для типа ТПL 005.................................-40...+600
Класс допуска:......................................................................................................................2
Диаметр термоэлектродной проволоки, мм.....................................0,5; 0,7; 1,2; 3,2


Сопротивление изоляции, МОм, не менее: .......................................................………100
Количество рабочих спаев в изделии, шт.:.................................................................…..1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254 ....................................IP54
Группа климатического исполнения по ГОСТ 12997...................................................Д2 и Р2
Вид климатического исполнения по ГОСТ 15150.........................................................ТЗ
Устойчивость к механическим воздействиям  по ГОСТ 12997..................................Вибропрочные   группа исполнения №3
Материал защитной арматуры:
код 0 - Сталь 12Х18Н10Т (при Т° max до 800°С)
код 1 - Сталь 08Х20Н14С2 (при Т° max до 950°С)
код 2 - Сталь 15Х25Т (при Т° max до 1000°С)
код 3 - Керамика МКРц, КВПТ (при Т° max до 1200°С)
код 4 - Сталь ХН45Ю (при Т° max до 1200°С)

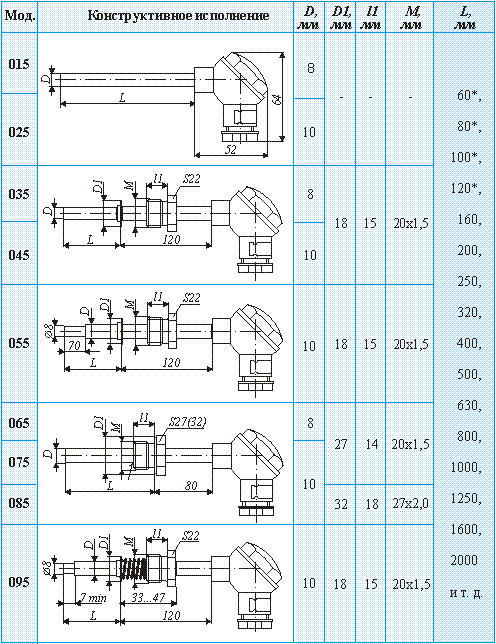

Модификация и конструктивное исполнение

Примечание: *Указанный диапозон температур обеспечивается только с металлическими коммутационными головками. При пластмассовых коммутационных головках температура ТПК(L) не превышает 400°С.

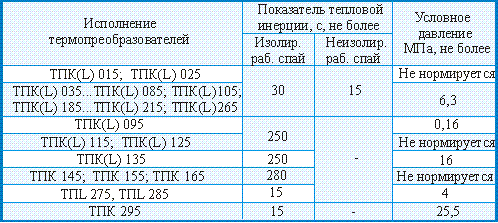

Таблица исполнений термопреобразователей
типа ТПL005, ТПК005



НАШИ РЕКОМЕНДАЦИИ:

  • Для соединения термоэлектрического преобразователя с измерительным прибором, необходимо использовать правильный тип удлинительных (компенсационных) проводов с соответствующими размерами, изоляцией и защитой.
  • Защитная арматура из керамики не выдерживает термоудары. По этой причине, необходимо помнить, что в горячую зону её необходимо вводить постепенно (со скоростью не более 6 см/мин.) для предотвращения растрескивания и разрушения.

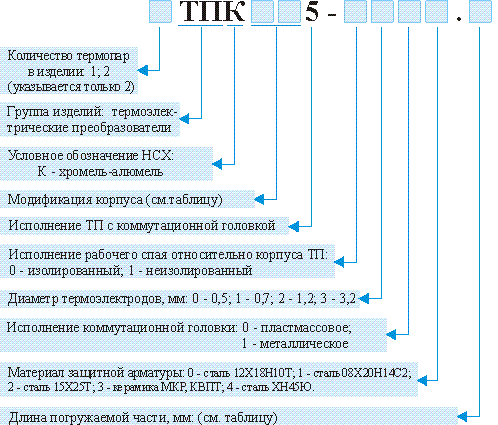

УСЛОВНОЕ ОБОЗНАЧЕНИЕ





Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

а) для группы климатического исполнения Д2 и Р2

Термопреобразователь одинарный с НСХ преобразования К, модификация корпуса 045, изолированный от корпуса измерительный спай,  диаметр термоэлектродной проволоки 1,2 мм, металлическая коммутационная головка, материал корпуса - сталь 08Х20Н14С2 и длина погружаемой части 320 мм

"Преобразователь термоэлектрический
ТПК045-0211.320, ТУ 4211-006-18121253-98".

б) для тропического исполнения

 Термопреобразователь одинарный с НСХ преобразования К, модификация корпуса 035, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, пластмассовая коммутационная головка, материал корпуса - сталь 12Х18Н10Т и длина погружаемой части 160 мм

"Преобразователь термоэлектрический
ТПК035-0100.160 ТЗ, ТУ 4211-006-18121253-98".

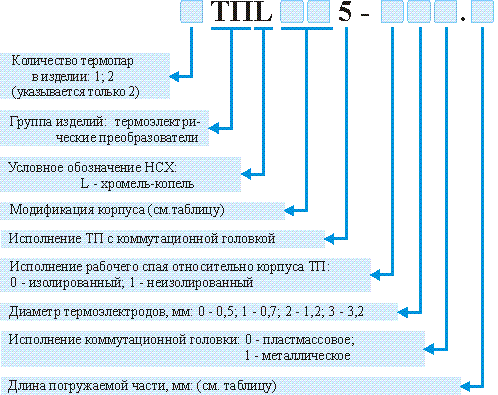

УСЛОВНОЕ ОБОЗНАЧЕНИЕ



Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

а) для группы климатического исполнения Д2 и Р2

  Термопреобразователь с двумя термопарами, НСХ преобразования L, модификация корпуса 025, изолированный от корпуса измерительный спай,  диаметр термоэлектродной проволоки 0,7 мм, пластмассовая коммутационная головка
и длина погружаемой части 160 мм

"Преобразователь термоэлектрический
2ТПL025-011.160 ТУ 4211-006-18121253-98"

б) для тропического исполнения

              Термопреобразователь одинарный, НСХ преобразования  L, модификация корпуса 105, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 1,2 мм, пластмассовая коммутационная головка и длина погружаемой части 320 мм

"Преобразователь термоэлектрический
ТПL105-020.320 ТЗ, ТУ 4211-006-18121253-98"
.
