Термопреобразователи сопротивления разборные, унифицированные с термометрической вставкой предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т и используемых в различных отраслях промышленности. Термопреобразователи имеют сертификат об утверждении типа СИ и внесены в Госреестр СИ.
Разборная унифицированная конструкция термопреобразователей позволяет, в зависимости от параметров измеряемой среды и внешних воздействующих факторов, формировать необходимый вариант конструкции преобразователя путем различного сочетания наружной части (НЧ), гильзы защитной (ГЗ) и термометрической вставки (ВТ)
Конструкция преобразователей позволяет производить замену ВТ в процессе эксплуатации без отключения работающего объекта.
Технические характеристики Номинальная статическая характеристика:.............................50М; 100М; 50П; 100П
Класс допуска:.................................................................................................................А; В; С
Рабочий диапазон измеряемых температур, °С: с НСХ 50М, 100М...............................-50 ...+180 с НСХ 50П, 100П...............................-50 ...+500 Давление измеряемой среды, МПа, не более: с гильзой ГЗ11................................................10 с гильзой ГЗ21...ГЗ24....................................25 с гильзой ГЗ31,ГЗ32......................................50 Показатель тепловой энерции, с, не более: с гильзой ГЗ11................................................60 с гильзой ГЗ21...ГЗ24..................................100 с гильзой ГЗ31, ГЗ32...................................180 Количество элементов в изделии, шт.:...................................................................1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254...............................IP54
Группа и вид климатического исполнения по ГОСТ 12997.............................Д2 и Р2
Материал защитной арматуры:............................................................Сталь 12Х18Н10Т Конструктивное исполнение ТС
1. Вставка термометрическая (ВТ). 2. Наружная часть (НЧ). 3. Гильза защитная (ГЗ) Конструктивное исполнение ВТ L1 - наружная часть (НЧ); L2 - погружаемая часть. Длины термометрических вставок (L3), мм УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Примеры записи при заказе и в документации другой продукции, в которой ТС могут быть применены:
- преобразователь сопротивления одинарный, НСХ преобразования 100М, класс допуска В, длина погружаемой части 160 мм, длина наружной части 80 мм, схема внутренних соединений проводников 4 и давление измеряемой среды до 50 МПа
«Термопреобразователь сопротивления ТС100М.В-160/80.43 ТУ4211-003-18121253-95»;
- преобразователь сопротивления двойной, НСХ преобразования 100П, класс допуска В, длина погружаемой части 200 мм, длина наружной части 160 мм, схема внутренних соединений проводников 3 и давление измеряемой среды до 25 МПа «Термопреобразователь сопротивления 2ТС100П.В- 200/160.32 ТУ4211-003-18121253-95» УСЛОВНОЕ ОБОЗНАЧЕНИ ВТ

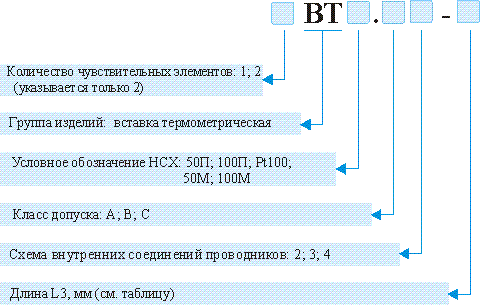

Примеры записи при заказе и в документации другой продукции, в которой ВТ могут быть применены:
- вставка одинарная с НСХ 100М, класс допуска В, схема внутренних соединений 4 и длина L3 = 266 мм
“Вставка термометрическая ВТ100М.В4-266,
ТУ4211-003-18121253-95”;
- вставка двойная, НСХ 100П, класс допуска В, схема внутренних соединений 3 и длина L3 = 386 мм
“Вставка термометрическая 2ВТ100П.В3-386,
ТУ4211-003-18121253-95”.
|
