Преобразователи термоэлектрические с термопарным кабелем ТПL 004


Преобразователи термоэлектрические предназначены для использования во всех отраслях промышленности для измерения температуры различных объектов.

Технические характеристики

Номинальная статическая характеристика:..........................…………..……L(ХК)
Рабочий диапазон измеряемых температур, °С: ............…………...-40 ... +400
Класс допуска:..................................……...............…….…….....................…………...2


Сопротивление изоляции, МОм, не менее: ...........................…..............……100
Количество рабочих спаев в изделии, шт.:.............................................…..1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254 .....................IP54
Группа и вид климатического исполнения по ГОСТ 12997................…Д2 и Р2
Устойчивость к механическим воздействиям
по ГОСТ 12997........…….......………..……….Вибропрочные гр.исполнения №3
Материал защитной арматуры:……....….Сталь 12Х18Н10Т (для ТПL204-Л63)

НАШИ РЕКОМЕНДАЦИИ:

  • Для более длительного срока эксплуатации выбирайте преобразователи с большим диаметром термоэлектродов, а для наибольшего быстродействия с наименьшим диаметром;
  • Инерционность преобразователя определяется конструкцией рабочего спая: наименее инерционный – открытый, неизолированный рабочий спай.

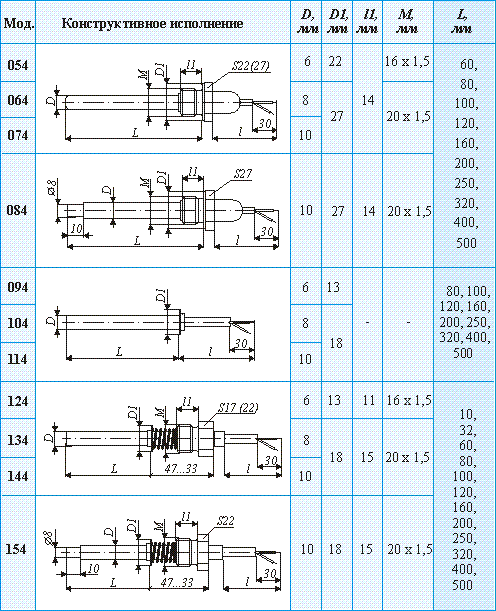

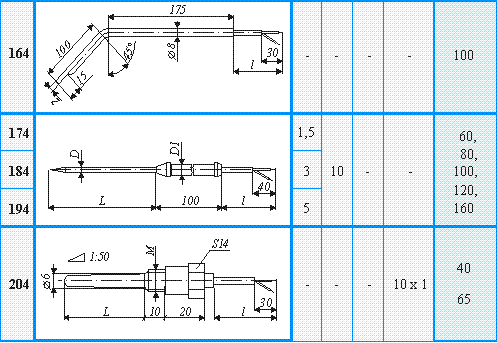

Модификация и конструктивное исполнение


Примечание:

    1. Длина термопарного кабеля определяются заказчиком
    2. По желанию заказчика термопреобразователи могут поставляться с экранированным термопарным кабелем.


    НАШИ РЕКОМЕНДАЦИИ:

  • Cрок службы преобразователей установлен для номинальной температуры применения. Использование преобразователей при температурах выше указанных в каталоге, значительно снижает их срок службы.
  • Защищайте соединительные линии, удлинительные провода от механических повреждений, источников импульсных и электрических помех, влияния высоких температур и влажности окружающей среды.
  • Уменьшение погрешности измерения из-за теплоотвода по материалу защитной арматуры обеспечивается правильным выбором глубины погружения и длины наружней части преобразователя.

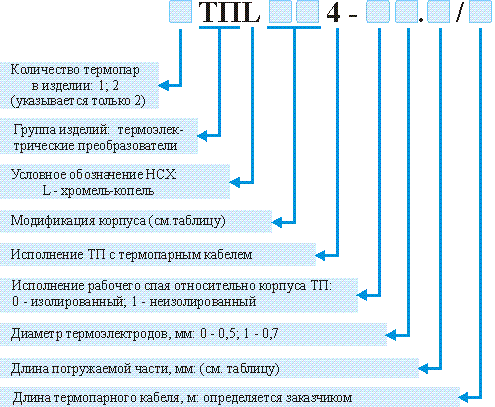

УСЛОВНОЕ ОБОЗНАЧЕНИЕ



   Примеры записи при заказе и в документации другой продукции,в которой ТП могут быть применены:

   - термопреобразователь одинарный с НСХ преобразования L, модификация корпуса 054, неизолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,5 мм, длина погружаемой части 120 мм и длина термопарного кабеля 3 метра

"Преобразователь термоэлектрический
ТПL.054-11.120/3 ТУ 4211-006-18121253-98";

 -  термопреобразователь двойной с НСХ  преобразования L, модификация корпуса 134, изолированный измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, длина погружаемой части 60 мм и длина термопарного кабеля 5 метров

"Преобразователь термоэлектрический
2ТПL.134-01.60/5 ТУ 4211-006-18121253-98".
